توضیحات

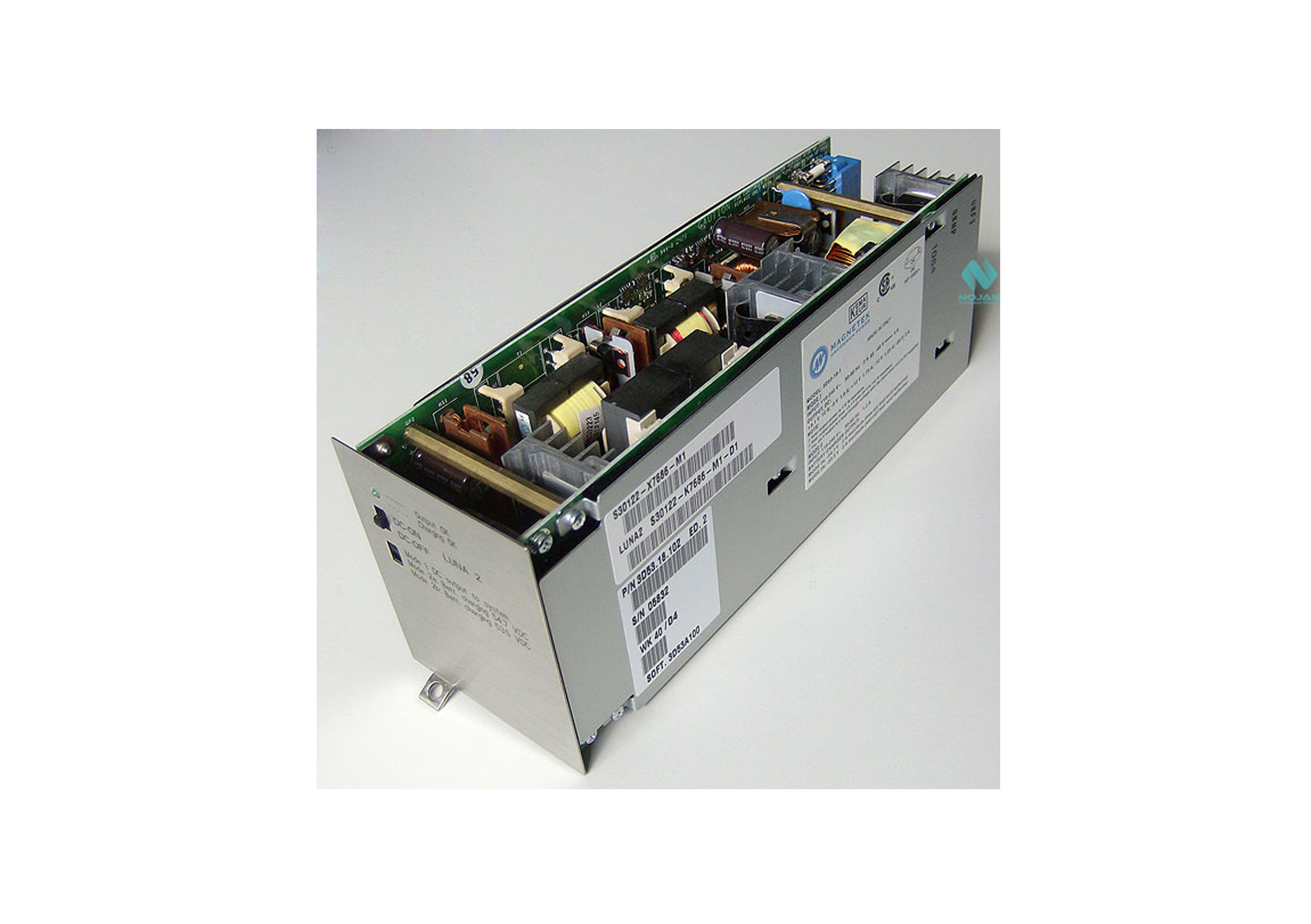

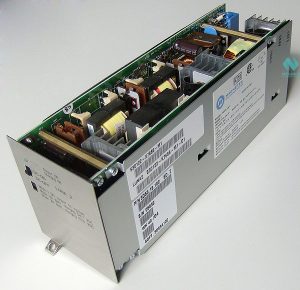

منبع تغذیه مدل PSU LUNA2، سازگار با سیستمهای:HiPath 3800 و OpenScape Business X8، شماره فنی سازنده : S30122-K7686-M1-10 ، کد فنی ثانویه: L30251-U600-A85
ماژول LUNA2 یک منبع تغذیه مرکزی برای سیستمهای مخابراتی HiPath 3800 و OpenScape X8 است که بر پایه معماری شبکه خطی طراحی شده است. بسته به پیکربندی سیستم، میتوان تا سه ماژول LUNA2 را در جعبه پایه و حداکثر چهار ماژول را در جعبه توسعه استفاده کرد.
♦مشخصات فنی:
- ولتاژ اسمی ورودی: 110 تا 240 ولت AC
- فرکانس: 50 تا 60 هرتز

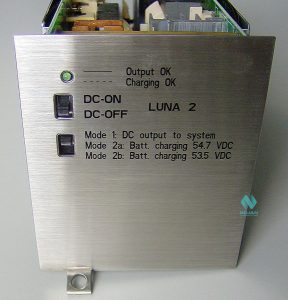

- ولتاژ خروجی (برای شارژ باتری در صورت استفاده به عنوان شارژر):
-54.7 ولت DC تا -53.5 ولت DC (مخصوص باتریهای تر؛ فعلاً آزاد نشده) - جریان خروجی: حداکثر ۲ آمپر (در حالت شارژر باتری)
♦پیکربندیها:
- جعبه پایه: (حداکثر ۹ ماژول جانبی) حداکثر ۳ عدد LUNA2
- اولین LUNA2، برد اصلی و حداکثر ۴ ماژول جانبی را تغذیه میکند.
- دومین LUNA2 از ماژول پنجم به بعد مورد نیاز است، مخصوصاً اگر یکی از ۴ ماژول اول STMI2، SLMA یا SLCN باشد.
- برای کار با UPS همیشه یک LUNA2 اضافی لازم است.
- جعبه توسعه: (حداکثر ۱۳ ماژول جانبی) حداکثر ۴ عدد LUNA2
- اولین LUNA2، حداکثر ۴ ماژول جانبی را تغذیه میکند.
- دومین LUNA2 برای ماژولهای ۵ تا ۹،
- سومین LUNA2 برای ماژولهای ۱۰ به بعد لازم است.
- در صورت وجود STMI2، SLMA یا SLCN در بین ماژولهای ابتدایی، ممکن است نیاز به LUNA2 بیشتر پیش از رسیدن به محدودیت باشد.
- استفاده از UPS نیاز به LUNA2 اضافی دارد.
نکته:
جعبه باتری مدل L30252-U600-A312 (همراه با باتری) یا L30252-U600-A261 (بدون باتری) نیازی به LUNA2 اضافه ندارد، چون شارژر داخلی دارد.
در سیستم OSBiz، ماژول STMI2 الزامی نیست.
♦محتویات بسته:
- یک عدد ماژول منبع تغذیه LUNA2 با شماره فنی: S30122-H7686-X1
